الدليل النهائي لأنظمة تخزين الطاقة بقدرة 500 كيلووات في الساعة/500 كيلووات: التكوين والأوضاع والمكونات

في عصر يتسم بانتقال الطاقة وتحديث الشبكة، لم تعد حلول تخزين الطاقة المتكاملة ترفًا ولكنها ضرورة للتطبيقات التجارية والصناعية وعلى نطاق المرافق. يتعمق هذا الدليل الشامل في المواصفات الفنية، وأوضاع التشغيل، والمكونات الأساسية لنظام تخزين طاقة البطارية (BESS) بقدرة 500 كيلووات في الساعة/500 كيلووات في الساعة. تم تصميم هذا النظام من أجل الموثوقية والذكاء وقابلية التوسع، ويمثل حجر الزاوية لتحقيق استقلال الطاقة وتوفير التكاليف واستقرار الشبكة.

الجزء 1: تكوين النظام والهندسة المعمارية

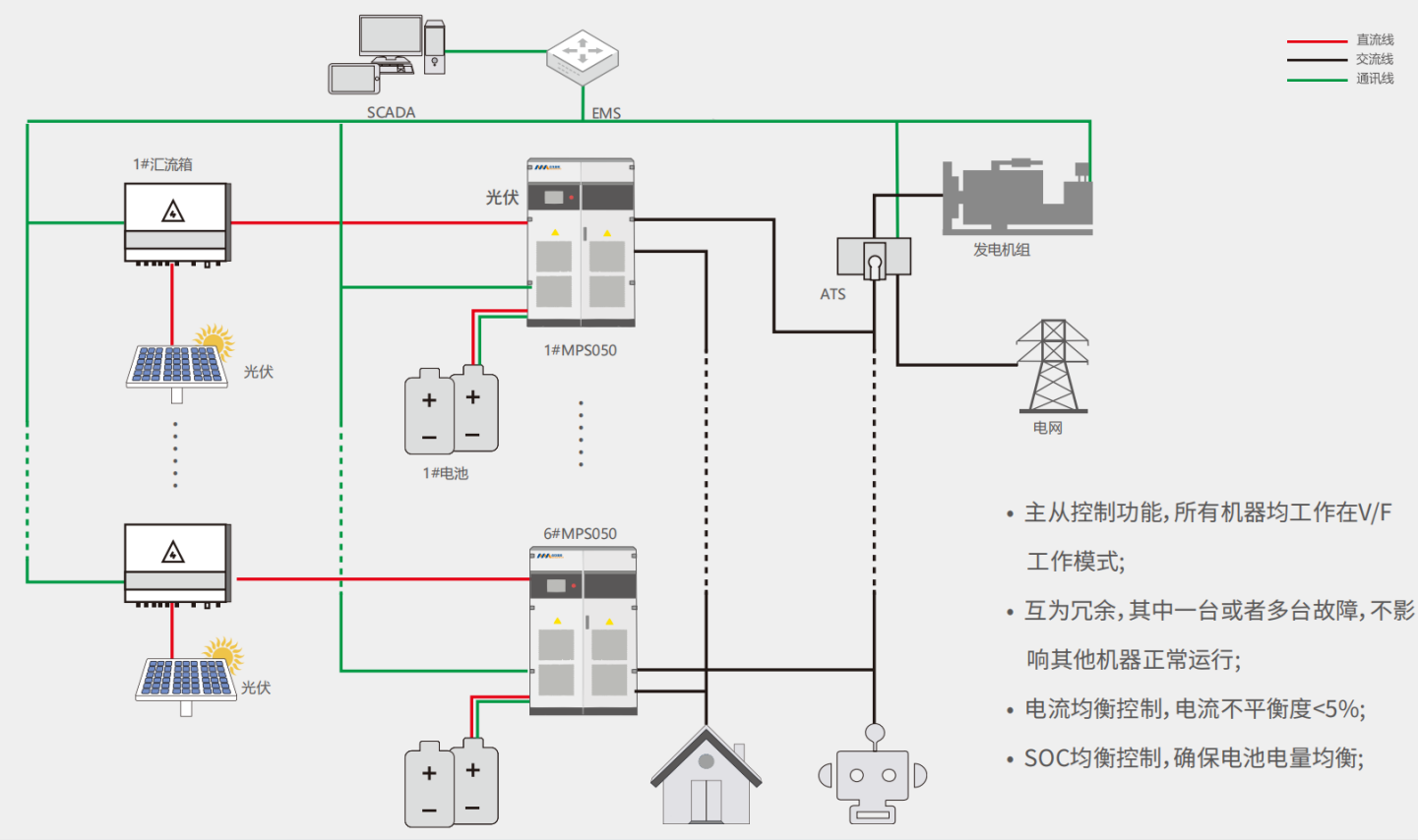

1.1 مخطط كتلة النظام والفلسفة الأساسية

تم بناء النظام على بنية تحكم معيارية رئيسية وتابعة لضمان أقصى قدر من وقت التشغيل والأداء.

• نظام التحكم: تعمل جميع وحدات تحويل الطاقة في وضع V/F مع منطق السيد والعبد. وهذا يضمن المزامنة السلسة ومشاركة التحميل.

• التكرار المدمج: تم تصميم النظام لتوفير مستوى عالٍ من التوفر. لا يؤثر فشل وحدة واحدة أو عدة وحدات على تشغيل الوحدات المتبقية، مما يضمن استمرار إمداد الطاقة.

• التوازن المتقدم: تتضمن الميزات التوازن الحالي (مع خلل بنسبة <5%) وموازنة حالة الشحن (SOC) عبر سلاسل البطارية، والتي تعد ضرورية لزيادة عمر البطارية وكفاءة النظام.

التكامل الجسدي يشمل:

• مسارات الطاقة: كابلات DC وAC واتصالات منفصلة بشكل واضح.

• التسلسل الهرمي للتحكم: يوجد التحكم الإشرافي والحصول على البيانات (SCADA) ونظام إدارة الطاقة (EMS) في الأعلى، ويقومان بتنسيق النظام بأكمله.

• المكونات الميدانية: صناديق مجمعة متعددة، وحدات تحكم شحن MPPT، رفوف البطاريات، ومفتاح النقل التلقائي (ATS) لتفاعل الشبكة/المولد.

1.2 تخطيط النظام المادي

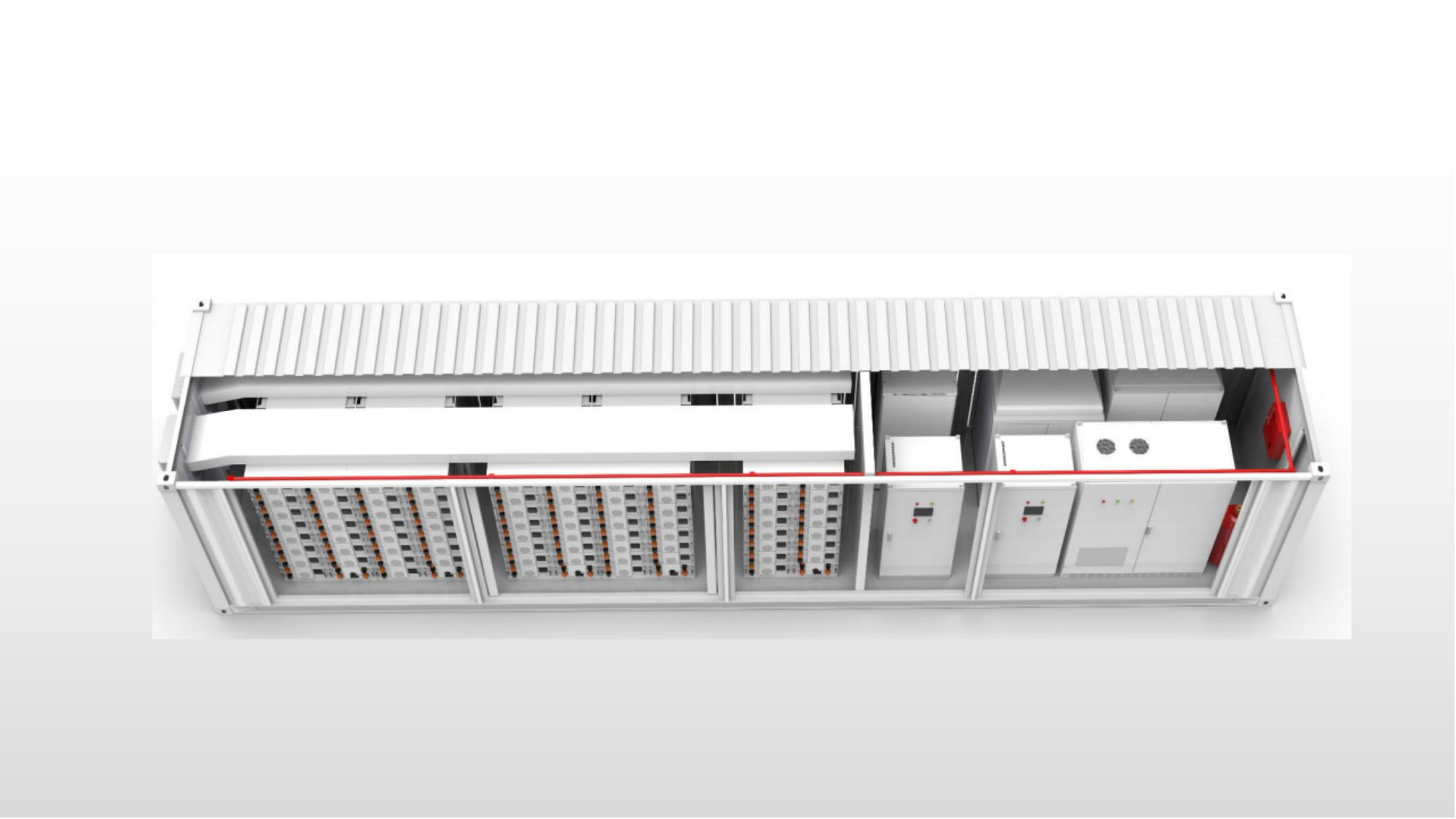

يتم وضع النظام عادةً في حاوية قياسية مقاس 20 قدمًا يتم التحكم فيها بيئيًا، وتتميز بما يلي:

• الإدارة الحرارية: أنظمة تكييف الهواء ومداخن الهواء المخصصة.

• السلامة: نظام إطفاء حريق متكامل.

• تحويل الطاقة: المحول، وصندوق التحكم في الجهد العالي، وخزانة التحكم والمجمع، ومحولات DC-DC، والعاكس المركزي ثنائي الاتجاه DC/AC.

• جوهر الطاقة: رفوف بطارية ليثيوم فوسفات الحديد (LiFePO4).

1.3 قائمة المواد (المكونات الرئيسية)

الجزء الثاني: أوضاع التشغيل والذكاء

يتم فتح تعدد استخدامات النظام من خلال أوضاع عمل متعددة محددة بالبرمجيات.

2.1 الأوضاع على الشبكة (جميعها مع خاصية التصدير الصفري الاختيارية)

1. وضع التصدير الصفري: يمنع أي طاقة كهروضوئية زائدة من التغذية مرة أخرى إلى الشبكة، وهو مثالي للمواقع ذات سياسات الربط البيني الصارمة.

2. وضع التحميل الأول: تعطي الطاقة الكهروضوئية الأولوية للتحميل المحلي. الزائد يشحن البطارية. تتم تغطية النقص عن طريق تفريغ البطارية، مع دعم الشبكة كنسخة احتياطية نهائية يمكنها أيضًا شحن البطارية بتيار مرتفع إذا لزم الأمر.

3. الوضع الأول للبطارية: تعطي الطاقة الكهروضوئية الأولوية لشحن البطارية إلى هدف محدد. الفائض يزود الحمل. إذا كانت الطاقة الكهروضوئية غير كافية، تساعد الشبكة في الشحن. يتضمن تفريغًا تلقائيًا للصيانة (~ 20% من الطاقة المقدرة أسبوعيًا) إذا ظلت البطارية في وضع الخمول للحفاظ على صحتها.

4. الوضع الاقتصادي (على أساس وقت الاستخدام):

   • خارج أوقات الذروة: يتصرف مثل وضع البطارية أولاً، حيث يقوم بتخزين الطاقة الرخيصة.

   • الكتف: الشبكة لا تقوم بشحن/تفريغ البطارية. تحميل الإمدادات الكهروضوئية، والشحن الزائد للبطارية.

   • الذروة: الشبكة لا تشحن البطارية. تعمل الطاقة الكهروضوئية وطاقة البطارية المخزنة معًا على توفير الأحمال لتجنب تعريفات الذروة الباهظة الثمن.

5. وضع الذروة للحلاقة: يحد بشكل فعال من الحد الأقصى للطاقة المسحوبة من الشبكة إلى حد محدد مسبقًا. يستخدم النظام الطاقة الكهروضوئية والبطارية بذكاء لضمان بقاء إجمالي الطلب (الحمل + الشحن) أقل من هذا الحد، مما يقلل رسوم الطلب.

2.2 وضع خارج الشبكة

تعمل كشبكة صغيرة مستقلة.

• PV والبطارية تزودان الحمل. الطاقة الكهروضوئية الزائدة تشحن البطارية.

• إذا استنفدت البطارية إلى عتبة الجهد المنخفض، فيمكن للنظام إما إيقاف التشغيل (افتراضي) أو تشغيل مولد احتياطي تلقائيًا عبر إشارة اتصال جافة.

2.3 الوظيفة الاختيارية: تكامل المولدات

• التشغيل/الإيقاف التلقائي: في الوضع خارج الشبكة، يمكن لنظام EMS تشغيل المولد تلقائيًا عندما تكون البطارية منخفضة، ويستخدمه في تحميل الطاقة وإعادة شحن البطارية.

• التحكم في الشحن: يقتصر الشحن الكهروضوئي على الحد الأقصى لمعدل قبول البطارية عند تشغيل المولد.

• الاتصال: يتطلب ATS إذا كان كل من الشبكة والمولد متصلين بمدخلات النظام.

الجزء 3: الغوص العميق في المكونات الأساسية

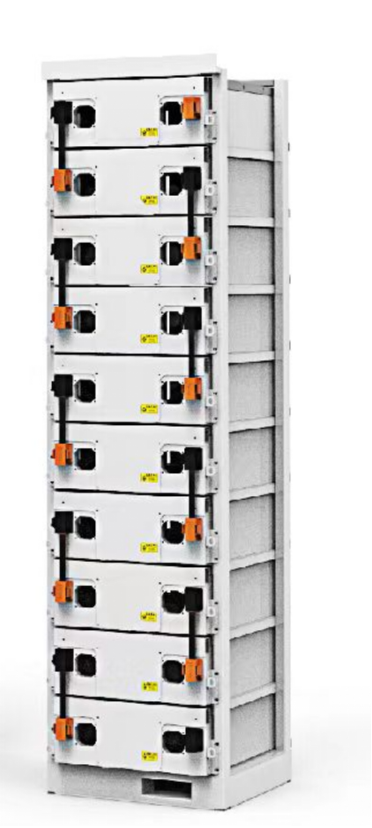

3.1 نظام بطارية LiFePO4

المزايا الرئيسية: السلامة، دورة حياة طويلة، والاستقرار.

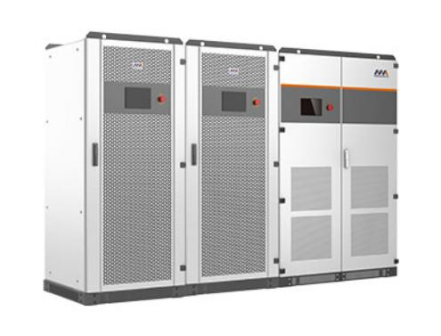

3.2 MPS500 500 كيلو واط عاكس هجين

قلب تحويل الطاقة، هذه الوحدة متعددة الاستخدامات وقوية.

• شبكة التيار المتردد (متصلة بالشبكة): الطاقة المقدرة 500 كيلووات، 400 فولت تيار متردد، 722 أمبير. يتراوح الجهد العريض (320-460 فولت) والتردد (45-65 هرتز). THDi <3%، عامل طاقة الوحدة.

• التيار المتردد خارج الشبكة: سعة 500 كيلو فولت أمبير، تشويه الجهد المنخفض (حمولة خطية THDu ≥1٪).

• الإدخال الكهروضوئي: ما يصل إلى 1000 فولت كحد أقصى للإدخال، نطاق MPPT 500-850 فولت. متوافق مع المصفوفات الكهروضوئية الكبيرة.

• واجهة البطارية: نطاق إدخال تيار مستمر واسع (500-850 فولت). قدرة شحن عالية.

• تصميم قوي: IP20، مبرد بالهواء، يعمل من -30 درجة مئوية إلى 55 درجة مئوية، حتى ارتفاع 5000 متر (مع انخفاض معدل الدوران فوق 3000 متر).

• الاتصال: يدعم RS485 وCAN لـ BMS، وRS485/TCP/IP لتكامل EMS/SCADA.

3.3 حاوية 20 قدم وأنظمة فرعية متكاملة

• نظام إدارة البطارية (BMS): يوفر المراقبة المهمة، وموازنة الخلايا، والكشف عن العزل، وإنذارات الحماية، واتصالات البيانات.

• ميزات نظام تحويل الطاقة (PCS): إدخال جهد عريض، وقدرة تحميل زائد مستمرة بنسبة 110% عند 40 درجة مئوية، وتبديل الشحن/التفريغ السريع، ودعم الطاقة التفاعلية (حتى 500 كيلو فولت أمبير)، والتوافق مع LVRT.

• نظام الحماية من الحرائق: يشمل الكشف التلقائي، وأجهزة الإنذار اليدوية/التلقائية، ومؤشرات غرفة التحكم، ومراقبة الأعطال للدوائر، ووحدة UPS احتياطية لوحدة التحكم في الإنذار.

• نظام تكييف الهواء: ضروري لعمر البطارية. يتميز بذاكرة انقطاع التيار الكهربائي، والإبلاغ عن الأخطاء عن بعد عبر RS485، والتحكم المنطقي الغامض الذكي، وأوضاع التبريد/التدفئة/إزالة الرطوبة، وقد تم تصميمه لمدة تزيد عن 2500 ساعة من التشغيل المستمر والموثوق.

3.4 نظام إدارة الطاقة (EMS) وسحابة الطاقة الصغيرة

'عقل' العملية. يعد نظام EMS منصة ذكية للغاية وآمنة وقابلة للتطوير من أجل:

• المراقبة والتحكم في الوقت الحقيقي: لجميع مكونات النظام.

• التحليل الأمثل: تنفيذ الأوضاع التشغيلية (الاقتصاد، وحلاقة الذروة، وما إلى ذلك) بناءً على الخوارزميات والتنبؤات.

• الاتصال السحابي: تتيح سحابة Microgrid Energy Cloud الإشراف عن بعد والتحليلات المتقدمة وتقارير الأداء وإدارة الأسطول، مما يحول BESS المحلي إلى أصل شبكة ذكية.

يعد نظام تخزين الطاقة بقدرة 500 كيلووات في الساعة/500 كيلووات عبارة عن تكامل متطور للبطاريات عالية الكثافة وإلكترونيات الطاقة الذكية والبرامج التنبؤية. إنها تتجاوز الطاقة الاحتياطية البسيطة، وتقدم عوائد مالية ملموسة من خلال المراجحة في مجال الطاقة، وخفض رسوم الطلب، وزيادة الاستهلاك الذاتي لمصادر الطاقة المتجددة. علاوة على ذلك، فهو يعزز مرونة الشبكة ويمهد الطريق لمستقبل طاقة مستدام ولامركزي. ومن خلال فهم تكوينها وأوضاعها ومكوناتها، يمكن لأصحاب المصلحة اتخاذ قرارات مستنيرة لتسخير إمكاناتها الكاملة.
